 KPTR-080 мощный RGB светодиод 3 Вт (RGB power led 3w)
Наименование: KPTR-080
мощный RGB светодиод 3 Вт.
Другие названия и аналоги:
power rgb led 3w.

мощный светодиод RGB

KPXX-080-1 мощный cветодиод 1Вт
KP2xx-080-2 мощный cветодиод 2Вт
KPTR-080 мощный RGB светодиод 3Вт
KPXX-080-3 мощный cветодиод 3Вт
KPXX-080-5 сверхмощный cветодиод 5Вт
варианты исполнения сетодиодов серии KPXX-080
KPXX-1522-7 сверхмощный cветодиод 7Вт
перейти в начало каталога

Мощный RGB светодиод KPTR-080

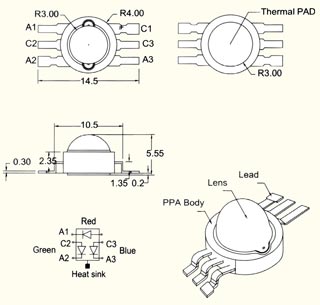

Размеры в мм

Диаграмма направленности излучения мощного светодиода
Диаграмма направленности излучения

Параметр Максимальное значение
Красный (R) Зеленый (G) Синий (B)
Потребляемая мощность 0.77 Вт 1.24 Вт 1.24 Вт
Ударный ток (t ≤ 0.1 µс, D=0.005, TA=25°C) 500 мА
Постоянный прямой ток

350 мА
Обратное напряжение

5 В
Диапазон рабочих температур -40°С / +100°С
Диапазон температур хранения -40°С / +100°С
Температура p-n перехода 125°С
Тепловое сопротивление переход-корпус 10°С/Вт
Абсолютные максимальные значения




Электро-оптические характеристики (Прямой ток IF=350 мА; Обратное напряжение UR=5 В; TA=25°C)
Параметры
Красный (R)
Зеленый (G)
Синий (B)
Пиковая длина волны λpeak (нм), при IF = 350 мА Тип. 632 520 465
Доминирующая длина волны λdom (нм), при I = 350 мА   625± 3 528± 9 470± 6
Полуширина спектра излучения Δλ1/2 (нм), при IF = 350 мА  Тип. 18 33 25
Двойной угол половинной яркости 2Q½ (градусы) Тип. 120 120 120
Прямое напряжение VF (В), при  IF = 350 мА Мин. 2.1 2.79 2.79
Тип. 2.2 3.55 3.55
Макс. 3.1 3.99 3.99
Обратный ток IR (µА), при (VR = 5V)
Макс. 50
Температурный коэффициент λpeak (нм/°С), при -10°C ≤ T ≤ 100°C Тип. 0.13 0.05 0.05
Температурный коэффициент λdom (нм/°С), при -10°C ≤ T ≤ 100°C Тип. 0.03 0.04 0.04
Температурный коэффициент VF (мВ/°С), при -10°C ≤ T ≤ 100°C Тип. -2 -2 -2




Световой поток
Наименование Цвет излучения Световой поток, (Лм)
KPTR-080 Красный (IF=350 мА) 15-20
Зеленый (IF=350 мА) 50-65
Синий (IF=350 мА) 7-18




Информация по бинам (маркировка светодиодов по оптическим и электрическим параметрам)
